联系我们重型高精立式加工中心系列
重型高精立式加工中心系列：P-1055、P-1160、P-1370、P-1690、P-1890
产品特点
1.齿轮箱4倍高扭矩主轴箱

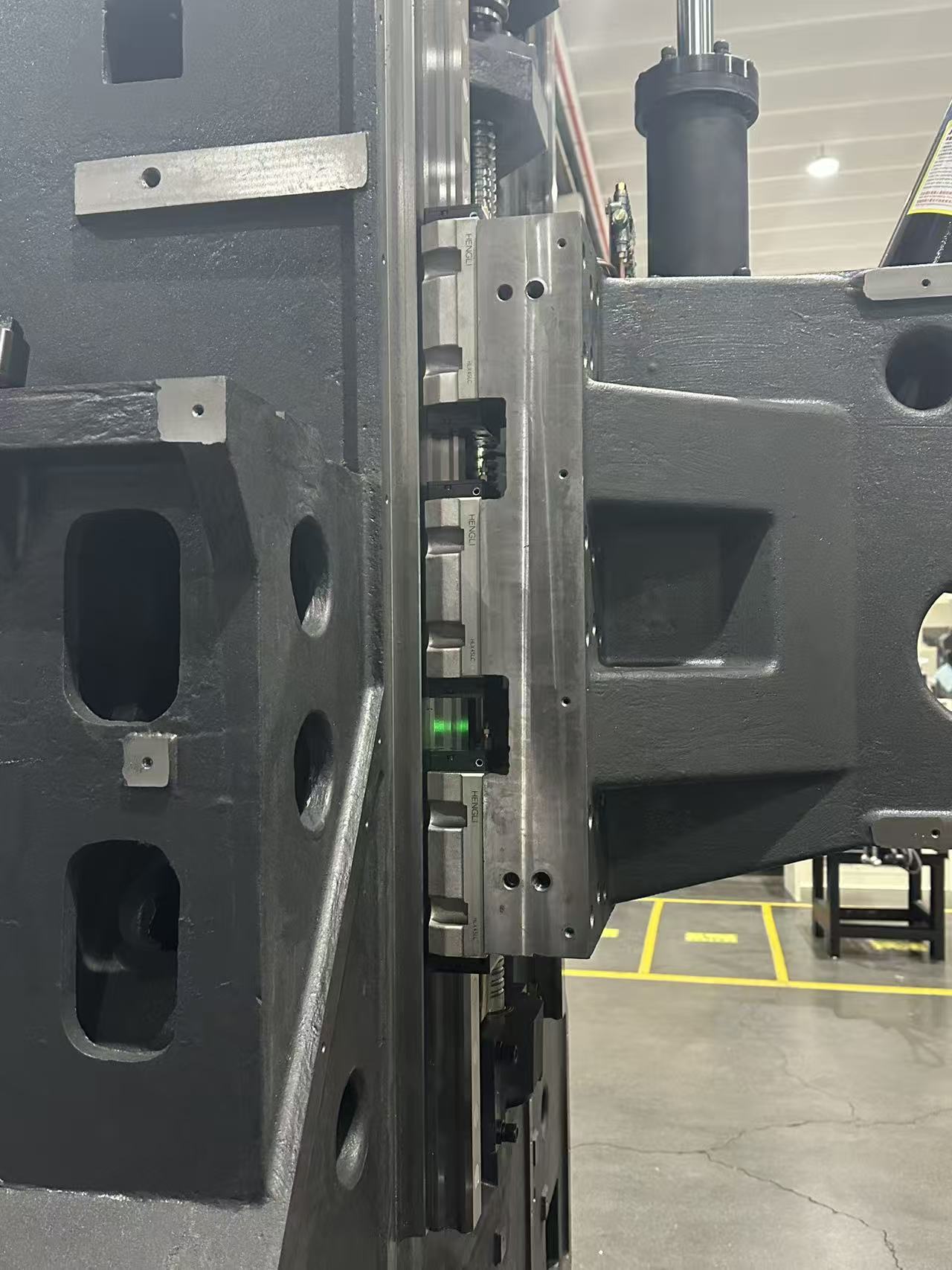

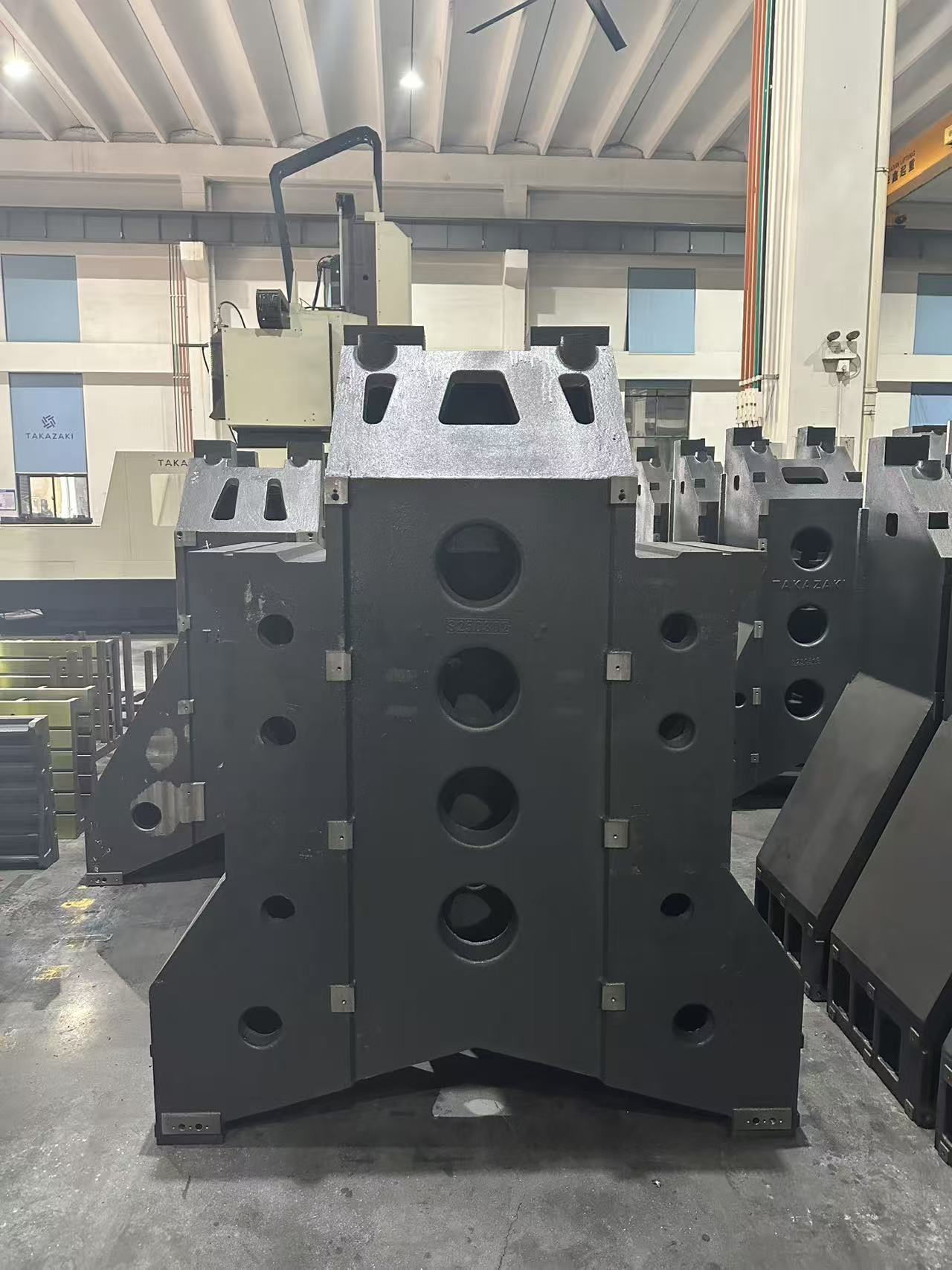

2.扎实的机架结构设计
3.14寸触摸屏高响应控制系统
4.标配双链板后排屑，排屑更方便
5.附带Z轴平衡系统

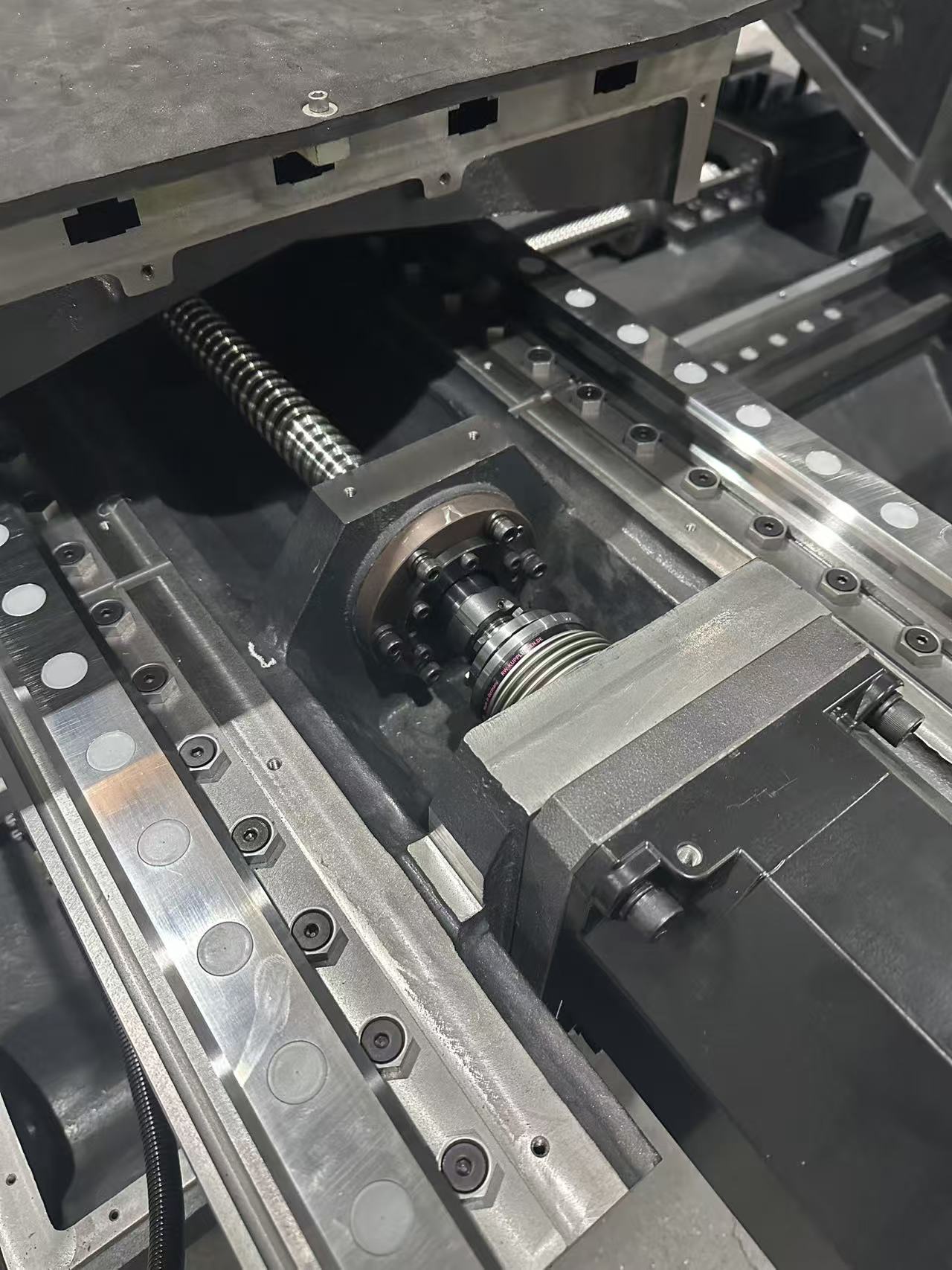

6.三轴匹配大扭矩伺服电机
| 项目 | 单位 | P-1055 | P-1160 | P-1160s | P-1370 | P-1690 | P-1890 |
| 工作台尺寸 | mm | 1300*550 | 1300*600 | 1300*600 | 1500*650 | 1800*900 | 2000*900 |
| 加工范围 | mm | 1000*550 | 1100*600 | 1100*600 | 1300*700 | 1600*900 | 1800*900 |
| T槽尺寸（中心距*槽宽*槽数） | mm | 100*18*5 | 100*18*5 | 100*18*5 | 100*18*5 | 120*22*7 | 164*22*5 |
| 工作台最大载重 | kg | 1200 | 1200 | 800 | 1600 | 2000 | 2500 |
| X/Y/Z轴行程 | mm | 1000/550/600 | 1100/600/600 | 100/600/600 | 1300/700/700 | 1600/900/800 | 1800/900/800 |
| 主轴鼻端至工作台面 | mm | 150-750(300-900) | 150-750(300-900) | 150-750(350-950) | 150-850(300-1000) | 150-950 | 150-950 |
| 主轴中心至Z轴罩面距离 | mm | 560 | 605 | 655 | 710 | 920 | 920 |
| 主轴锥度 | BT40/BT50 | BT40/BT50 | BT50 | BT50 | BT50 | BT50 | |
| 主轴转速 | rpm | 8000(6000) | 8000(6000) | 6000 | 6000 | 6000 | 6000 |
| 主轴传动方式 |
皮带式 （齿轮式1：4） |
皮带式 （直联式） |
皮带式 |
皮带式 （齿轮式1：4） |
皮带式 （齿轮式1：4） |
皮带式 （齿轮式1：4） |
|
| 主轴电机（发那科系统） | KW | 15-18.5(18.5-22) | 15-18.5(18.5-22) | 额定15kw | 15-18.5(18.5-22) | 18.5-22(22-26) | 22-26 |
| 连续额定扭矩 | N.m | 95.5(118) | 95.5(118) | 连续额定扭矩为143N.m | 95.5(118) | 118(140) | 140(191) |
| 切削进给（X\Y\Z轴） | m/min | 1~16 | 1~16 | 1~16 | 1~16 | 1~16 | 1~16 |
| 快速进给（X\Y\Z轴） | m/min | 30/30/30 | 36/36/36 | 36/36/36 | 30/30/24 | 24/24/24 | 24/24/24 |
| 定位精度 | mm | 0.005 | 0.005 | 0.008 | 0.005 | 0.005 | 0.005 |
| 重复定位精度 | mm | 0.003 | 0.003 | 0.005 | 0.003 | 0.003 | 0.003 |
| 刀具数量 | T | 24 | 24 | 24(30) | 24 | 24 | 24 |
| 换刀方式 | 圆盘刀臂式 | 圆盘刀臂式 | 随机 | 圆盘刀臂式 | 圆盘刀臂式 | 圆盘刀臂式 | |
| 最大刀具直径 | mm | Φ80(Φ150邻空) | Φ80(Φ150邻空) | Φ110(Φ200邻空) | Φ125(Φ200邻空) | Φ125(Φ200邻空) | Φ125(Φ200邻空) |
| 最大刀具长度 | mm | 300 | 300 | 350 | 350 | 350 | 350 |
| 最大刀具重量 | kg | 8 | 8 | 15(刀具偏载) | 15 | 15 | 15 |
| 刀柄形式 | BT40 | BT40 | BT50 | BT50 | BT50 | ||
| 换刀时间(T-T) | s | 2.5 | 2.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| 电源需求 | Kva | 30 | 30 | 35 | 40 | 40 | 50 |
| 机台重量 | kg | 7800 | 7500 | 10000 | 11000 | 13500 | 16500 |
| 占地面积（长*宽*高-含水箱） | mm | 4250*2580*3200 | 4170*2550*3000 | 3010*2670*3250 | 5050*2930*3600 | 6100*4000*3850 | 6500*4100*3900 |
