高速高精立式加工中心系列

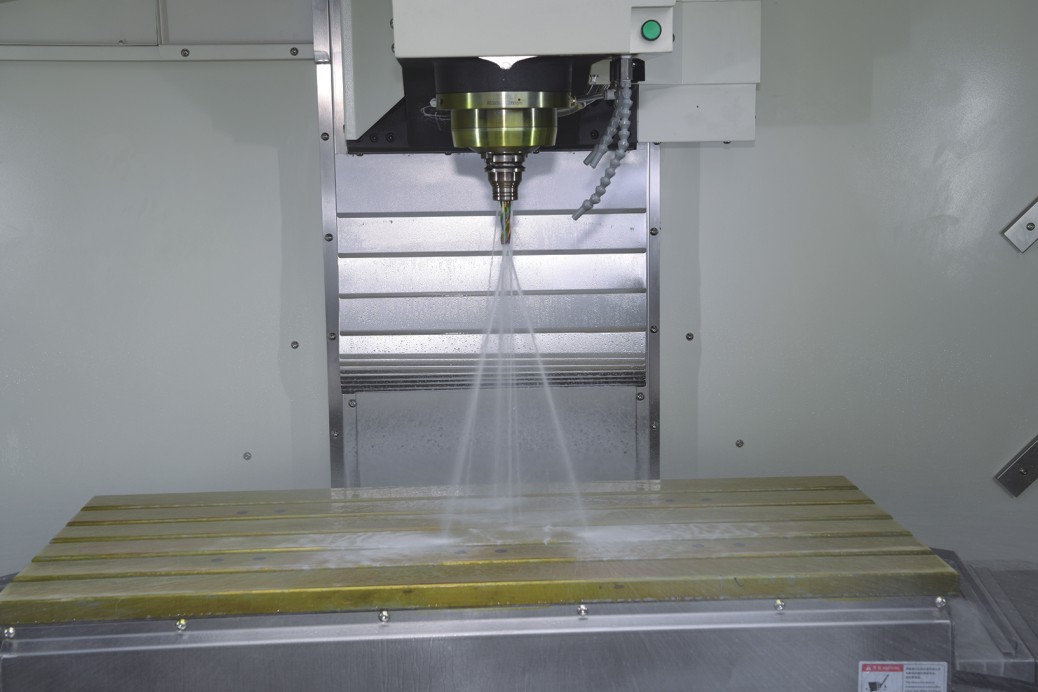

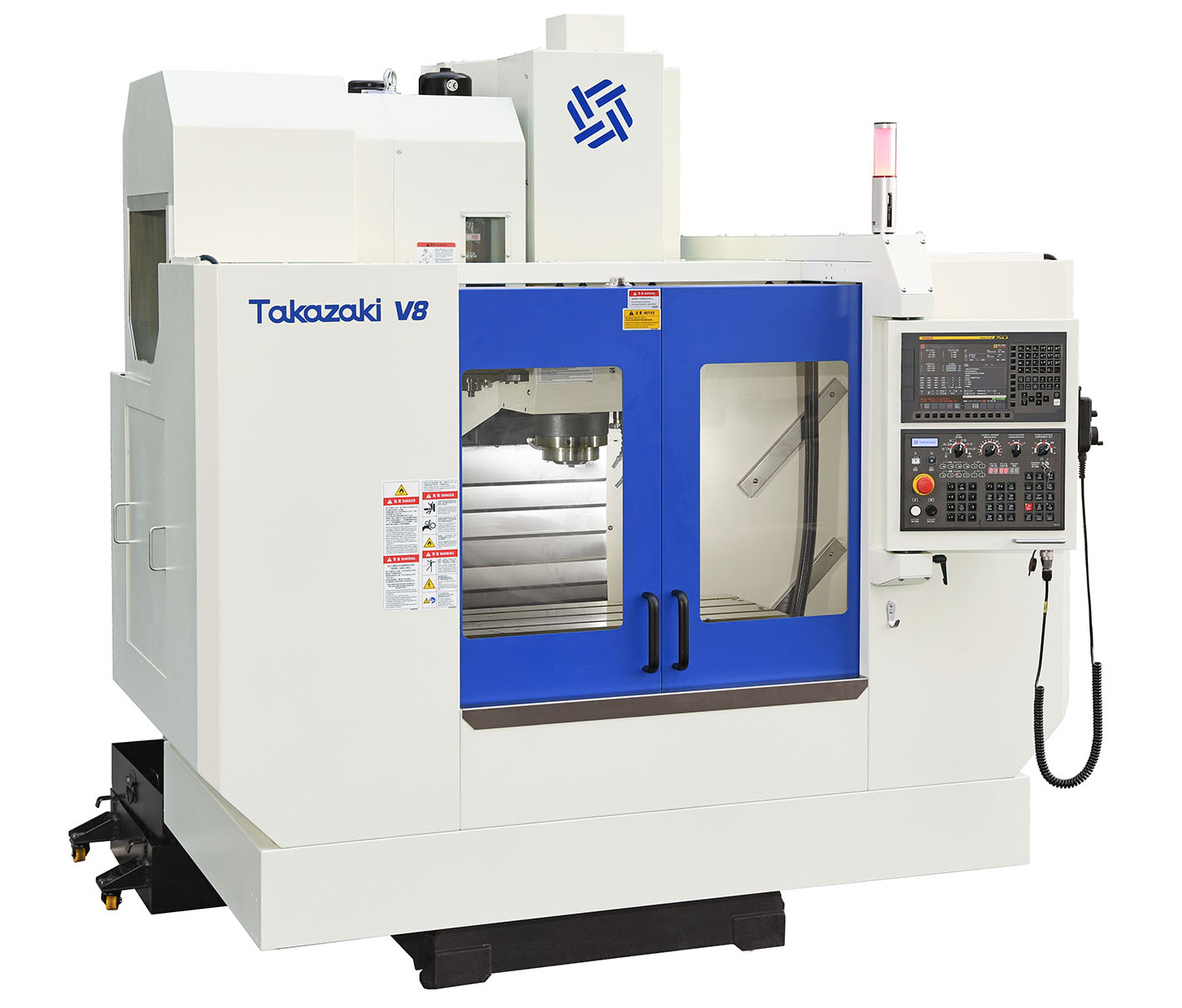

高速高精立式加工中心系列：V8、V9、V11、V13
产品特点
- 快速移动速度：48M/Min
- 三轴加速度：0.6G
- 三轴伺服电机扭矩：18/18/28Nm

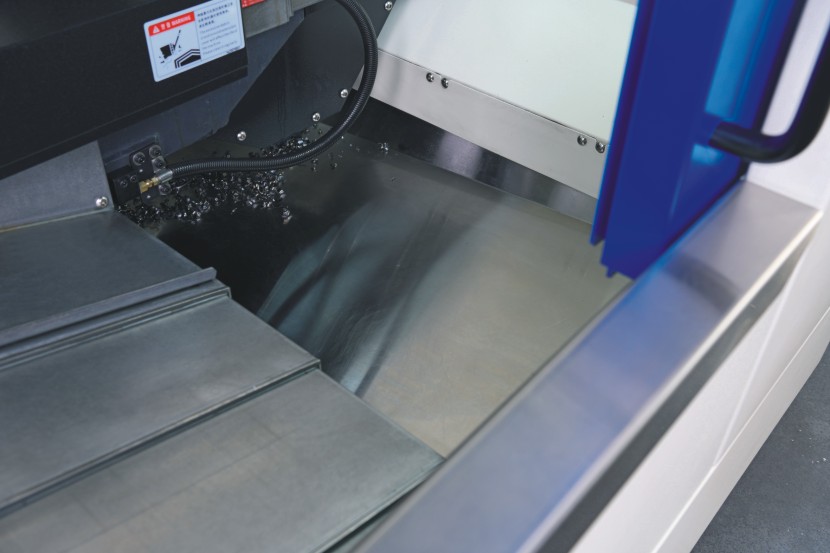

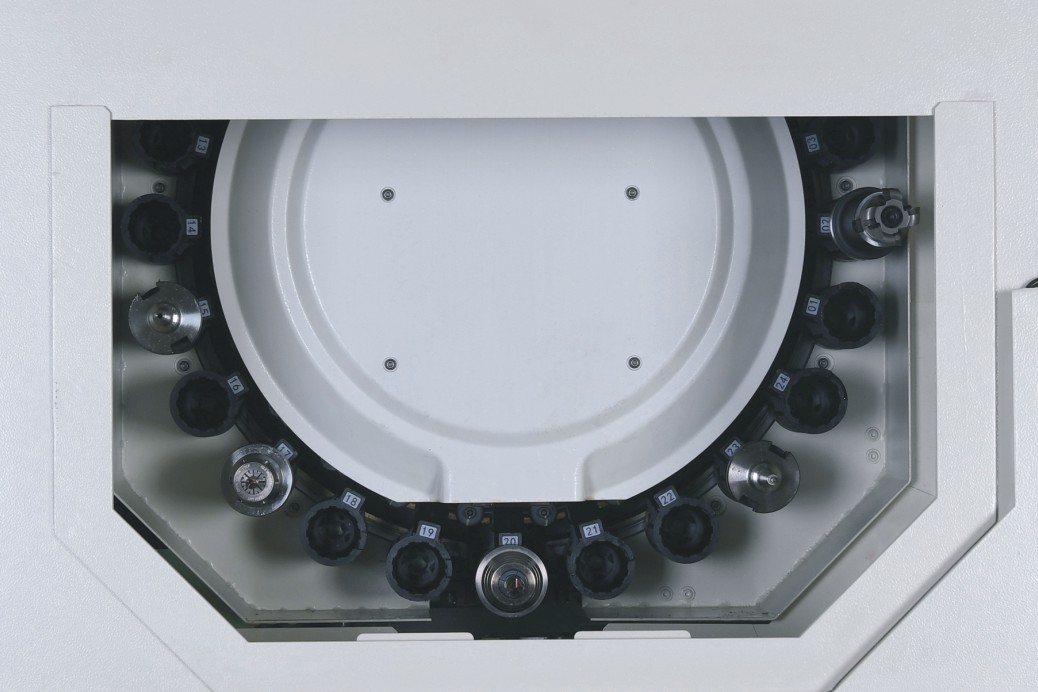

- 24T快速刀库
- 三轴：φ40-C3级丝杆
- 三轴：35-45-45-P级线轨
- 气路元件：日本SMC
- 电器元件：法国施耐德
| 项 目 | 单位 | V8 | V9 | V11 | V13 |
| 工作台尺寸 | mm | 1100*430 | 1100*520 | 1300*600 | 1500*650 |
| 加工范围 | mm | 800*450 | 900*560 | 1100*600 | 1300*700 |
| T槽尺寸(中心距X槽宽X槽数) | mm | 125*18*3 | 100*18*5 | 100*18*5 | 100*18*5 |
| 工作台载重 | kg | 500 | 800 | 800 | 1200 |
| X/Y/Z轴行程 | mm | 800/450/550 | 900 / 560/ 600 | 1100/600/600 | 1300/700/600 |
| 主轴鼻端至工作台面距离 | mm | 150-700 | 150-750 | 150-750 | 150-750(300-900) |
| 主轴中心至导轨面距离 | mm | 455 | 570 | 605 | 705 |
| 主轴锥度 | No.40(7:24) | No.40(7:24) | No.40(7:24) | No.40(7:24)/BT50 | |
| 主轴转速 | rpm |
标配: 8000 (选配: 12000、18000) |
标配：8000 12000、15000 |
8000(12000) | 8000(6000) |
| 主轴传动方式 |
标配: 皮带 (选配: 直联、电主轴) |
皮带式(直联式) | 皮带式(直联式) | 皮带式(直联式) | |
| 可选数控系统 |
"新代22MA 10寸 三菱M80B FANUC Oi-MF PLUS(3)" |
"新代22MA 10寸 三菱M80B FANUC Oi-MF PLUS(3)" |
"新代22MA 10寸 三菱M80B FANUC Oi-MF PLUS(3)" |
"新代22MA 10寸 三菱M80B FANUC Oi-MF PLUS(3)" |
|
| 主轴电机 | KW |
新代系统标配: 15 (新代直联: 11) |
发那科系统标配: 11-15 |
新代系统标配: 16.5 | 15-18.5(18.5-22) |
| 连续额定扭矩 | Nm | 新代系统: 52.5(77.8) | 发那科系统：52.5 | 70(105) | 95.5(102) |
| 切削进给(X\Y\Z) | m/min | 1~12 | 1~12 | 1~12 | 1~12 |
| 快速进给(X\Y\Z) | m/min | 48/48/36 | 48/48/36 | 48/48/36 | 48/48/36 |
| 定位精度 | mm | 0.008 | 0.008 | 0.008 | 0.008 |
| 重复定位精度 | mm | 0.005 | 0.005 | 0.005 | 0.005 |
| 刀具数量 | T | 24 | 24 | 24 | 24 |
| 换刀方式 | 圆盘刀臂 | 圆盘刀臂 | 圆盘刀臂 | 圆盘刀臂 | |
| 最大刀具直径 | mm | φ80(φ150) | φ80(φ150邻空) | φ80(φ150邻空) | φ80(φ150邻空) |
| 最大刀具长度 | mm | 300 | 300 | 300 | 300 |
| 最大刀具重量 | kg | 7 | 7 | 7 | 8 |
| 刀柄形式及拉钉 | BT40-45° | BT40-45° | BT40-45° | BT40-45° | |
| 换刀时间(T-T) | s | 2 | 2 | 2 | 2.5 |
| 电源需求 | Kva | 15 | 25 | 30 | 35 |
| 机床重量 | kg | 4300 | 5500 | 6200 | 7500 |
| 占地面积(长×宽×高) | mm | 2240*2346*2826 | 2500*2700*2900 | 2910*2800*3000 | 3480*3370*3370 |
